Компонент "Notification"

1. Описание

Компонент предназначен для настройки уведомления.

Блок (Рис.1(1)) используется в пространстве для построения схемы. При нажатии на блок открывается панель настроек данного компонента (Рис.1(2)).

1.1. Блок "Notification"

Блок состоит из таких элементов:

1. Название компонента;

2. Ветка "In" - принимающая (соединяющая с предыдущим блоком) ветка;

3. Ветка "Out" - исходящая (соединяющая со следующим блоком) ветка.

При наведении на поле "Out" появляется переключатель, который позволяет соединить этот компонент с компонентом, уже имеющим соединение.

Наличие иконки обозначает, что  переключатель включен, и данный компонент можно соединить с компонентом, уже имеющим соединение.

Смена положения переключателя  удаляет исходящую ветку этого компонента.

Кнопка  удаляет блок из схемы.

1.2. Панель настроек "Notification"

Состоит из таких элементов:

1. Поле “Message”;

2. Поле “Timeout”;

3. Поле “Type”;

4. Поле “User Ids”;

5. Переключатель "Break";

6. Элемент "Limit";

7. Элемент "Add description".

1.2.1. Поле “Message”

Здесь вводиться текст уведомления.

1.2.2. Поле “Timeout”

Здесь указывается сколько времени будет отображаться уведомление, в секундах.

1.2.3. Поле “Type”

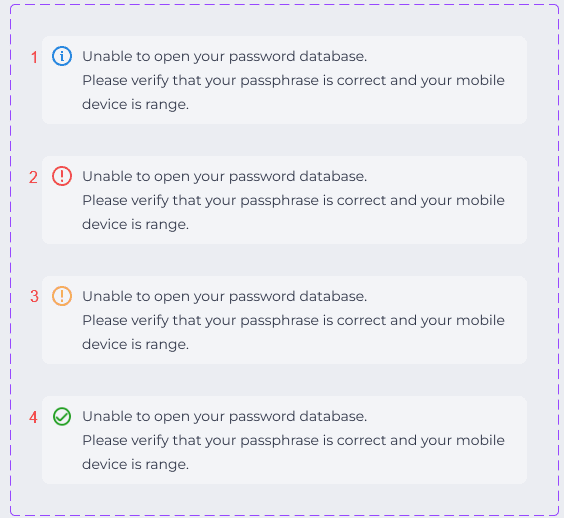

Здесь выбирается тип уведомления. Доступны следующие варианты:

• info - информация (Рис. 2(1));

• error - ошибка (Рис. 2(2));

• warning - предупреждение (Рис. 2(3));

• success - подтверждение (Рис. 2(4)).

1.2.4. Поле “User Ids”

Здесь указывается массив идентификаторов пользователей, которым отправить уведомление.

1.2.5. Переключатель “Break”

Отвечает за окончание выполнения схемы.

• - инициирует окончание выполнения схемы после данного компонента;

• - переключатель отключен.

1.2.6. Элемент "Limit"

Предназначен для определения максимального количества прохождений через этот компонент.

Если через компонент прохождений будет больше, чем указано в поле "Max", то будет использоваться ветка "failover"- , которая появляется в блоке компонента при установке лимита.

Нажатие на кнопку "Add limit" добавляет поле "Max" и кнопку "Delete limit".

В поле "Max" указывается количество возможных прохождений.

Нажатие на кнопку "Delete limit" убирает лимит, возвращая кнопку "Add limit".

Рис. 3. Установка лимита

1.2.7. Элемент "Add description"

Нажатие на кнопку "Add description" добавляет поле "Description" и кнопку "Delete description".

В поле "Description" указывается описание — комментарии к компоненту.

Нажатие на кнопку "Delete description" убирает описание, возвращая кнопку "Add description".

Рис. 4. Элемент "Add description"
