Компонент "Form Select"

1. Описание

Компонент предназначен для добавления в динамическое окно выпадающего списка.

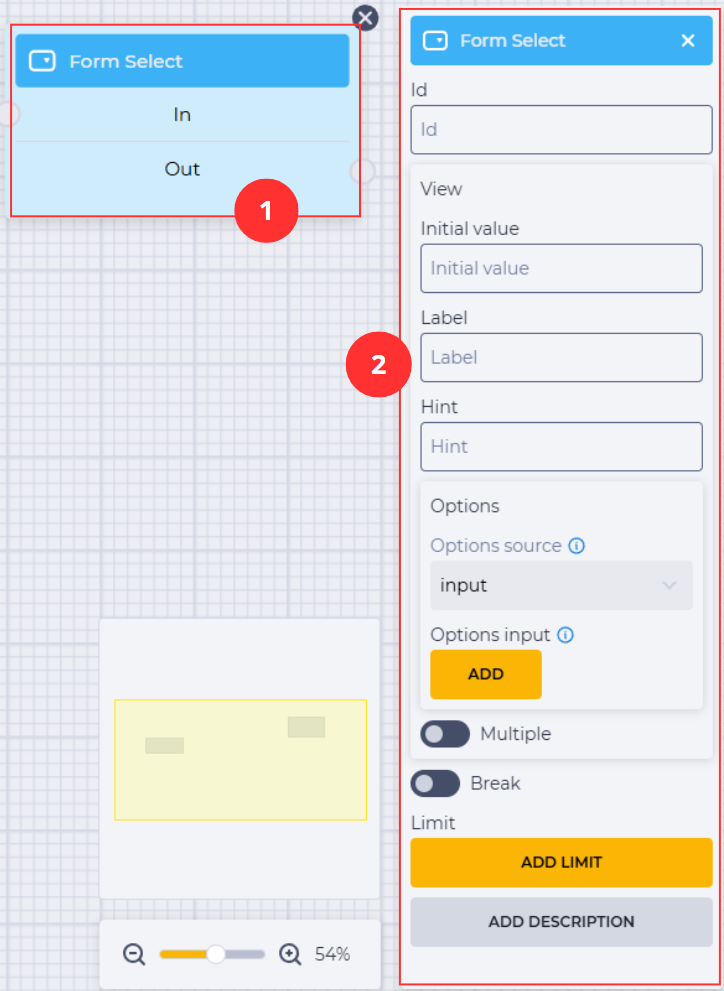

Блок (Рис.1(1)) используется в поле для построения схемы. При нажатии на блок открывается панель настроек данного компонента (Рис.1(2)).

1.1. Блок "Form Select"

Блок состоит из таких элементов:

1. Название компонента;

2. Ветка "In" - принимающая (соединяющая с предыдущим блоком) ветка;

3. Ветка "Out" - исходящая (соединяющая со следующим блоком) ветка.

При наведении на поле "Out" появляется переключатель, который позволяет соединить этот компонент с компонентом, уже имеющим соединение.

Наличие иконки   обозначает, что  переключатель включен, и данный компонент можно соединить с компонентом, уже имеющим соединение.

Смена положения переключателя  удаляет исходящую ветку этого компонента.

Кнопка   удаляет блок из схемы.

1.2. Панель настроек "Form Select"

Состоит из таких элементов:

1. Поле "Id";

2. Элемент "View";

3. Элемент "Options";

4. Переключатель "Multiple";

5. Переключатель "Break";

6. Элемент "Limit":

7. Элемент "Add description".

1.2.1. Поле "Id"

В этом поле задается название* (уникальное в рамках схемы) – служебное название, не отображаемое на странице. Используется как переменный для дальнейшего доступа к значениям.

1.2.2. Элемент "View"

Предназначен для настройки отображения.

Состоит из таких полей:

1. Initial value;

2. Label;

3. Hint.

1.2.2.1. Initial value

В этом поле можно указать значение, которое будет автоматически выбрано при открытии формы.
Если в поле value передано значение из существующих Options, система автоматически отобразит соответствующий элемент. Даже если пользователь не инициирует изменение, система сохранит результат выбора и запишет key в переменную, заданную в поле Id.

1.2.2.2. Label

В этом поле можно задать пометку.

1.2.2.3. Hint

В этом поле можно задать подсказку.

1.2.3. Элемент "Options"

Предназначен для возможности добавления вариантов в выпадающий список.

Состоит из таких элементов:

1. Options source;

2. Options input.

1.2.3.1. Options source

 В этом поле указывается тип источника опций.

На данный момент доступен только тип "input" - ручной ввод опций.

Возможность задавать опции через переменную — на стадии разработки.

1.2.3.2. Options input

Предназначено для ручного ввода опций.

При нажатии кнопки "Add" добавляется строка, которая состоит из (Рис. 2):

Рис. 2. Добавления опции

• поля "Key" - то, что отображается оператору;

• поля "Value" - то, что хранится в форме;

• Инструмента для удаления строки.

1.2.4. Переключатель "Multiple"

Определяет возможность выбрать один или несколько вариантов в выпадающем списке:

 - можно выбрать только один вариант;

 - можно выбрать несколько вариантов.

1.2.5. Переключатель "Break"

Отвечает за окончание выполнения схемы.

• - инициирует окончание выполнения схемы после данного компонента;

• - переключатель отключен.

1.2.6. Элемент "Add limit"

Предназначен для определения максимального количества прохождений через этот компонент.

Если через компонент прохождений будет больше, чем указано в поле "Max", то будет использоваться ветка "failover"- , которая появляется в блоке компонента при установке лимита.

Нажатие на кнопку "Add limit" добавляет поле "Max" и кнопку "Delete limit".

В поле "Max" указывается количество возможных прохождений.

Нажатие на кнопку "Delete limit" убирает лимит, возвращая кнопку "Add limit".

Рис. 3. Установление лимита

1.2.7. Элемент "Add description"

Нажатие на кнопку "Add description" добавляет поле "Description" и кнопку "Delete description".

В поле "Description" указывается описание — комментарии к компоненту.

Нажатие на кнопку "Delete description" убирает описание, возвращая кнопку "Add description".

Рис. 4. Элемент "Add description
