Компонент "Answer"

1. Описание

Полноценное соединение абонента с системой.

Блок (Рис.1(1)) используется в пространстве для построения схемы. При нажатии на блок открывается панель настроек данного компонента (Рис.1(2)).

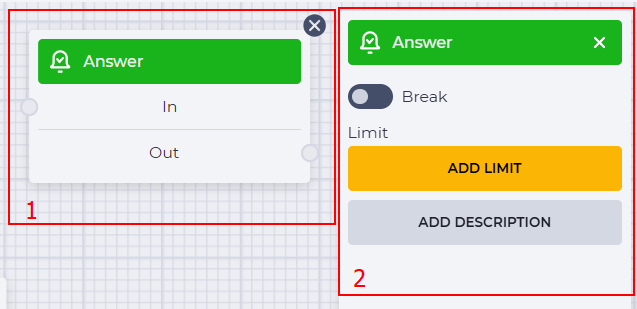

Рис. 1. Компонент "Answer"

1.1. Блок "Answer"

Блок состоит из таких элементов:

1. Название компонента;

2. Ветка "In" - принимающая (соединяющая с предыдущим блоком) ветка;

3. Ветка "Out" - исходящая (соединяющая со следующим блоком) ветка.

При наведении на поле "Out" появляется переключатель, который позволяет соединить этот компонент с компонентом, уже имеющим соединение.

Наличие иконки   обозначает, что  переключатель включен, и данный компонент можно соединить с компонентом, уже имеющим соединение.

Смена положения переключателя  удаляет исходящую ветку этого компонента.

Кнопка   удаляет блок из схемы.

1.2. Панель настроек "Answer"

Состоит из таких элементов:

1. Переключатель "Break";

2. Элемент "Limit";

3. Элемент "Add description".

1.2.1. Переключатель "Break"

Отвечает за окончание выполнения схемы.

• - инициирует окончание выполнения схемы после данного компонента;

• - переключатель отключен.

1.2.2. Элемент "Limit"

Предназначен для определения максимального количества прохождений через этот компонент.

Если через компонент прохождений будет больше, чем указано в поле "Max", то будет использоваться ветка "failover"- , которая появляется в блоке компонента при установке лимита.

Нажатие на кнопку "Add limit" добавляет поле "Max" и кнопку "Delete limit".

В поле "Max" указывается количество возможных прохождений.

Нажатие на кнопку "Delete limit" убирает лимит, возвращая кнопку "Add limit".

Рис. 2. Установка лимита

1.2.3. Элемент "Add description"

Нажатие на кнопку "Add description" добавляет поле "Description" и кнопку "Delete description".

В поле "Description" указывается описание — комментарии к компоненту.

Нажатие на кнопку "Delete description" убирает описание, возвращая кнопку "Add description".

Рис. 3. Элемент "Add description"
