Компонент "Call"

1. Описание

Позволяет совершить исходящий звонок на указанный номер телефона.

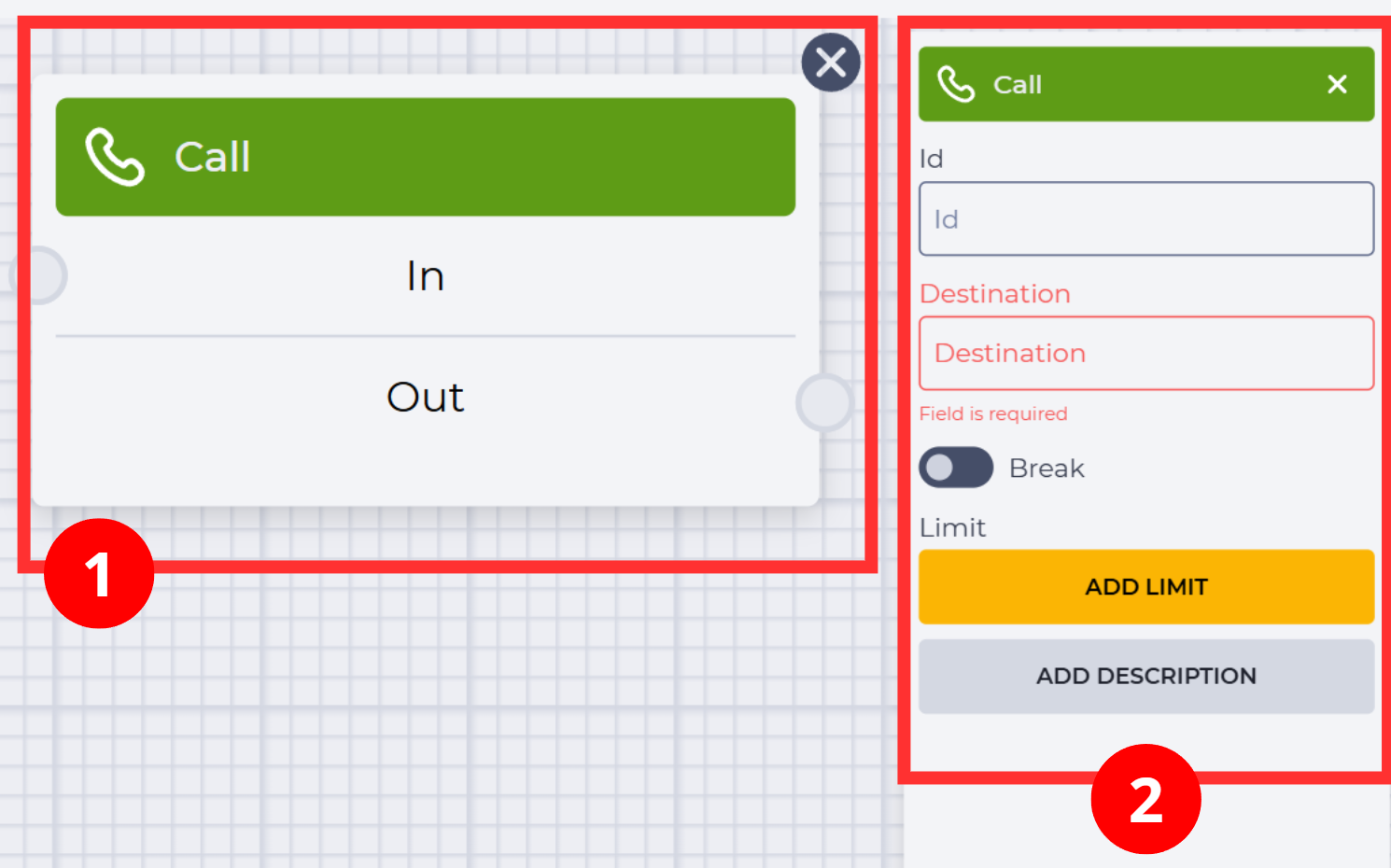

Блок (Рис. 1.(1)) размещается на поле для построения схемы. При нажатии на блок открывается панель настроек данного компонента (Рис. 1.(2)).

2. Блок "Call"

Блок “Call“ (Рис. 1.(1)) состоит из следующих элементов:

1. Название компонента;

2. Ветка "In" — входящая (соединяет с предыдущим блоком);

3. Ветка "Out" — исходящая (соединяет со следующим блоком).

При наведении на поле "Out" появляется переключатель, который позволяет соединить этот компонент с блоком, уже имеющим соединение.

Наличие иконки обозначает, что переключатель включен, и данный компонент можно соединить с компонентом, уже имеющим соединение.

Смена положения переключателя удаляет исходящую ветку этого компонента.

Кнопка удаляет блок из схемы.

3. Панель настроек "Call"

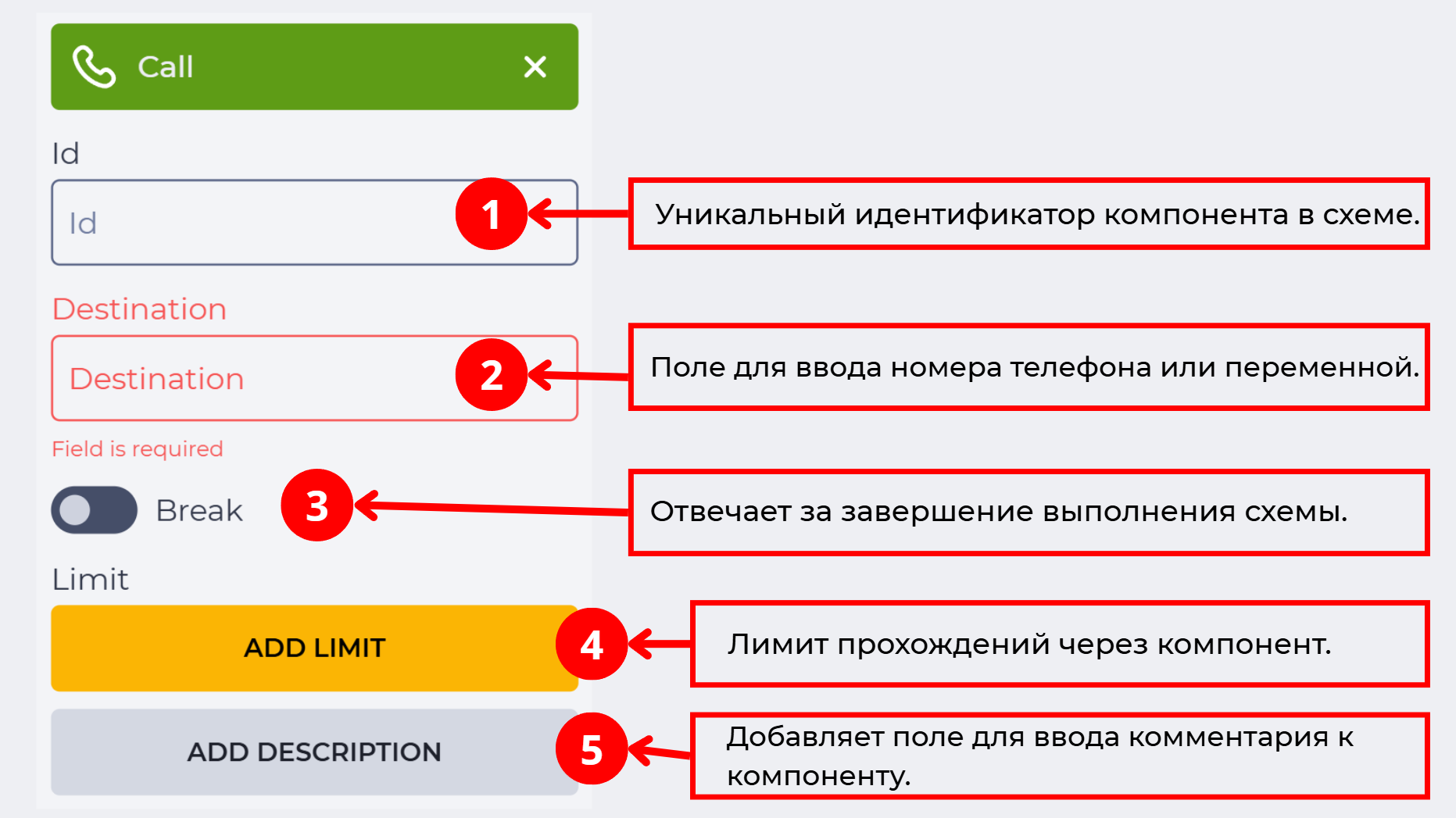

Панель настроек компонента “Call“ (Рис. 2) состоит из таких элементов:

3.1. Поле "ID"

Уникальный идентификатор компонента в схеме (Рис. 2.(1)). Значение не влияет на логику, но помогает ориентироваться в схемах с несколькими компонентами.

3.2. Поле "Destination"

Поле, в котором указывается номер телефона абонента (Рис. 2.(2)). Можно указать как сам номер, так и использовать переменную.

3.3. Переключатель "Break"

Переключатель (Рис. 2.(3)), который определяет, завершится ли выполнение схемы после этого шага.

• – инициирует окончание выполнения схемы после данного компонента;

• – переключатель отключен.

3.4. Элемент "Add limit"

Предназначен для определения максимального количества прохождений через этот компонент.

Нажатие на кнопку "Add limit" (Рис. 2.(4)) добавляет поле "Max" и кнопку "Delete limit". (Рис. 3). В поле "Max" указывается количество возможных прохождений.

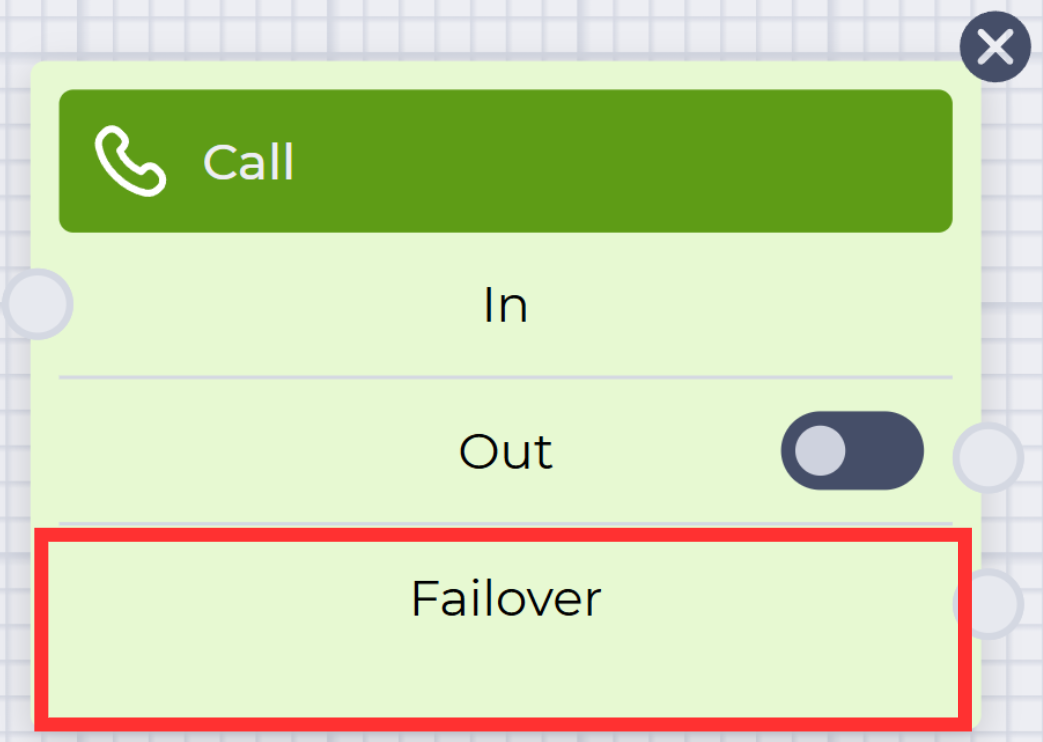

Если через компонент прохождений будет больше, чем указано в поле "Max", то будет использоваться ветка "failover" (Рис. 4), которая появляется в блоке компонента при установке лимита.

Нажатие на кнопку "Delete limit" убирает лимит, возвращая кнопку "Add limit".

3.5. Элемент "Add description"

Нажатие на кнопку "Add description" (Рис. 2.(5)) добавляет поле "Description" и кнопку "Delete description" (Рис. 5).

В поле "Description" указывается описание — комментарии к компоненту.

Нажатие на кнопку "Delete description" убирает описание, возвращая кнопку "Add description".
